MEMBUAT PERENCANAAN JARINGAN KERJA (NETWORK PLANNING)

Pada dasarnya network planning adalah suatu cara penggambaran kegiatan proyek dalam bentuk simbol-simbol network.

Simbol-simbol yang digunakan adalah:

1) Event (Kejadian= Peristiwa=Saat).

Event adalah saat dimulainya atau berakhirnya suatu kegiatan. Simbul yang digunakan biasanya berupa lingkaran atau ellips. Ruangan sebelah kiri digunakan untuk memberi identitas dari event itu, biasanya berupa bilangan (tak berdimensi).

Ruangan kanan digunakan kapan terjadinya kejadian itu, bagian kanan atas menunjukkan kapan paling cepat saat itu terjadi (EET=Earliest Event Time) dan kanan bawah menunjukkan paling lambat saat itu boleh terjadi (LET=Latest Event time). Setiap kegiatan selalu dimulai oleh sebuah event (disebut Start event atau saat dimulai) dan berakhir pada event lain (disebut finísh event atau saat selesai). Event tidak membutuhkan waktu.

2) Kegiatan (Activity).

Kegiatan adalah setiap bagian dari pekerjaan proyek yang membutuhkan waktu untuk dilaksanakan, juga membutuhkan biaya, tenaga kerja serta peralatan, simbol yang digunakan adalah anak panah. Bagian ekor anak panah terdapat saat mulai dan bagian ujungnya terdapat saat berakhirnya. Karena network merupakan
rangkaian anak panah maka network disebut directed network (terarah). Diatas anak panah tertuliskan (secara singkat) nama kegiatan (misal: Pembelian mesin, galian pondasi dsb). Dibawahnya dituliskan lamanya kegiatan tersebut, dalam satuan waktu yang seragam dengan kegiatan lainnya (misal: dalam jam, hari, minggu dsb). Dalam rangka menempatkan suatu anak panah dalam suatu jaringan kerja harus bisa menjawab dua pertanyaan dibawah ini:

• Kegiatan apakah yang sudah harus selesai sebelum sesuatu kegiatan tertentu dapat dimulai?
• Adakah kegiatan-kegiatan lain yang dapat dikerjakan secara bersama-sama?

3) Dummy Activity (Kegiatan Semu)

Kegiatan semu (dummy activity) dalam network planning digunakan simbul anak panah yang terputus-putus. Adanya kegiatan semu bisa terjadi karena hal-hal sebagai berikut:

1. Setiap kegiatan harus mempunyai identitas tersendiri yang dinyatakan oleh nomor start event dan nomor finish event

Karena itu diperlukan ” Dammy”, gambar diatas dirobah menjadi sebagai berikut:

Dummy adalah: suatu kegiatan yang tidak memerlukan sumberdaya dan tanpa dimensi waktu.

Kegiatan B identitasnya 2-4

Kegiatan C identitasnya 2-5

Kegiatan D identitasnya 4-5

b) Misalnya hubungan (relationship) antar kigiatan adalah sebagai berikut:

Kegiatan B baru bisa dimulai setelah kegiatan A selesai, sedangkan kegiatan D baru bisa dimulai setelah kegiatan A dan C selesai.

Untuk menggambarkan relationship seperti tersebut diperlukan dummy

4) Prosedur.

Langkah-langkah yang harus diambil dalam melakukan perencanaan dengan network adalah sbb:

• Menentukan batasan-batasan dari pekerjaannya. Tentukan kapan dapat dimulai dan kapan harus diakhiri.
• Memecah (break down) pekerjaan itu menjadi kegiatan-kegiatan.Untuk ini perencana harus bekerjasama dengan pelaksana. Secara lengkap semua kegiatan yang akan dilaksanakan harus dicatat, apabila ada kegiatan yang terlupakan akibatnya sangat fatal. Oleh karena itu dalam tahapan ini perlu mendapatkan perhatian dan usaha yang intensif. Dan juga pemecahan pekerjaan kedalam kegiatan-kegiatan itu harus menghasilkan kegiatankegiatan yang setingkat, dalam istilah network. Misalnya kegiatan memaku tidak setingkat dengan kegiatan pengurugan tanah, dan sebagainya.
• Tentukan urutan-urutan dari kegiatan diatas, urutan-urutan ini disebut precedence relationship, dalam menentukan urutan-urutan ini kita harus berpihak pada pengetahuan logika, (kita tidak bisa memasang atap kalau penunjangnya belum terpasang).
• Kegiatan mana yang harus mendahului kegiatan yang lain.
• Kegiatan mana yang harus mengikuti kegiatan yang lain.
• Kegiatan mana yang harus dilaksanakan secara serentak.
• Dari informasi mengenai hubungan (relationship) antara setiap kegiatan dalam pekerjaan dibuatkan diagram jaringannya, dalam hal ini harus dingat bahwa suatu pekerjaan dimulai pada suatu event (saat mulai atau start event) dan berakhir pada suatu event lain (saat selesai atau finish event). Hubungan ini bisa digambarkan sebagai berikut:

Misalnya : Kegiatan D baru bisa dimulai setelah kegiatan A, B dan C selesai.

Simbol:

5. Waktu

Untuk dapat menghitung jangka waktu proyek (Total Project time) serta semua event time, terlebih dahulu harus diperkirakan waktu yang dibutuhkan untuk melaksanakan setiap kegiatan (activity duration).

EET = Earlist Event Time (saat paling cepat terjadi)

LET = Latest Event Time (saat paling lambat terjadi)

X(1-2) = Jenis kegiatan.

D(1-2) = Duration (waktu pelaksanaan)

EET2 = EET1 + X (1-2). LET1 = LET2 – D (1-2).

EST = Earlist Start Time (waktu tercepat kegiatan dapat dimulai).

LST = Lastest Start Time (waktu paling lambat kegiatan masih dapat dimulai).

EST = EET1 (EET1 + D (1-2) = EET2).

LST = LET1 + D (1-2) ≤ LET2.

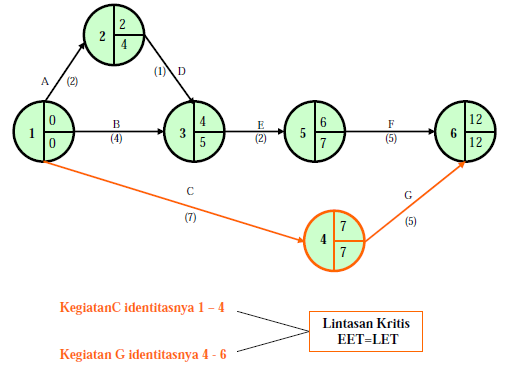

6) Lintasan Kritis = Waktu Kritis.

Lintasan kritis atau waktu kritis adalah jumlah waktu pelaksanaan didalam suatu event yang tidak boleh dilampaui dalam melaksanakan suatu rangkaian kegiatan. Apabila waktu pada salah satu event didalam rangkaian lintasan kritis tersebut ada yang terlampaui maka penyelesaian proyek tersebut dapat dipastikan mengalami keterlambatan dari jadwal yang ditentukan, oleh karena itu pada lintasan kritis ini perlu perhatian dan pengawasan yang ekstra ketat.

Lintasan kritis terjadi pada suatu event yang mempunyai: EET=LET.

EET (Saat paling cepat terjadi):

o Mulai dari event yang pertama kearah kanan menuju event yang terakhir.

o Dengan cara penjumlahan.

o Apabila EET dari satu event tergantung oleh lebih dari satu kegiatan maka yang menentukan adalah hasil penjumlahan yang terbesar.

LET (Saat paling lambat terjadi).

o Mulai dari event yang terakhir kearah kiri menuju event yang pertama dengan cara pengurangan.

o Apabila LET dari suatu event tergantung pada lebih dari satu kegiatan, maka yang menentukan adalah hasil pengurangan yang terkecil.

7) Float (Slack) Time atau Waktu Mengambang.

Total Float = LET2 – EET1 – D (1-2).

Free Float = EET2 – EET1 – D (1-2).





Semoga Bermanfaat
