MEMAHAMI TOLERANSI- Bagian 1

Toleransi (tolerance)

Toleransi ukuran (dimensional tolerance) adalah perbedaan antara dua harga batas dimana ukuran atau jarak permukaan / batas geometri suatu komponen harus terletak.

Kedua harga batas toleransi dapat dinyatakan sebagai penyimpangan (deviation) terhadap ukuran dasar yang sudah didefinisikan terlebih dahulu. Sedapat mungkin ukuran dasar dinyatakan dalam bilangan bulat.

Toleransi

 Suaian (fit)

 Apabila dua buah komponen akan dirakit (assy), hubungan yang terjadi, yang ditimbulkan oleh karena adanya perbedaan ukuran bagi pasangan elemen geometrik sebelum mereka disatukan disebut suaian (fit).

Jenis Suaian

1.Suaian Longgar (Clearance Fit), yaitu suaian yang selalu akan menghasilkan kelonggaran (clearance) "Daerah toleransilubang selalu terletak di atas daerah toleransi poros".

2.Suaian Pas (Transition Fit), adalah suaian yang dapat menghasilkan kelonggaran ataupun kerapatan. "Daerah toleransi lubangdan daerah toleransi poros saling berpotongan (sebagian saling menutupi)".

3.Suaian Paksa (Interference Fit), yakni suaian yang selalu akan menghasilkan kerapatan. (interference). "Daerah toleransilubang selalu terletak di bawah daerah toleransi poros".

Sistem Suaian

Penulisan Toleransi Ukuran/Dimensi

Simbol ISO untuk Toleransi, Penyimpangan dan Suaian

•Posisi daerah toleransi terhadap garis nol ditetapkan sebagai suatu fungsi ukuran dasar (berubah mengikuti perubahanukuran dasar).  Dinyatakan dengan simbol satu huruf.

•Toleransi, harganya/besarnya ditetapkan sebagai fungsi ukuran dasar. Dinyatakan dengan simbol angka (angka kualitas).

Contoh :

45g6 : artinya suatu poros dengan ukuran dasar 45mm, posisi daerah toleransi mengikuti aturan kode huruf g serta besar harga toleransinya mengikuti aturan kode angka 6

65H7 : artinya suatu lubang dengan ukuran dasar 65mm, posisi daerah toleransi mengikuti aturan kode huruf H serta besar harga toleransinya mengikuti aturan kode angka 7

Sistem Suaian

Faktor-faktor untuk memilih basis suaian

1. Macam / jenis pekerjaan
2. Ongkos pengerjaan komponen-komponen yang harus dibuat
3. Harga komponen-komponen yang dapat dibeli di pasaran/ dipesan dari pabrik lain
4. Biaya pembelian perkakas potong dan alat ukur
5. Kemudahan dari segi perancangan, pembuatan dan perakitan

1.

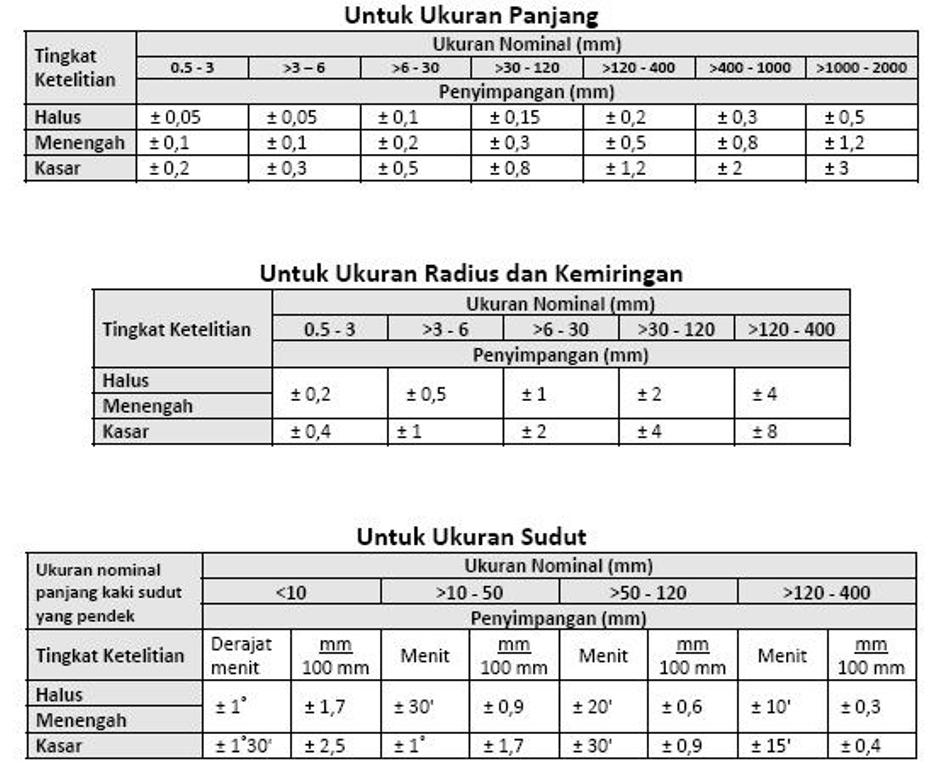

Toleransi Umum (SN 258440)

Toleransi unum biasanya dibagi menjadi menjadi tiga menurut tingkat ketelitian. Yaitu halus, menengah dan kasar.

Toleransi ISO

Merupakan jenis toleransi menurut standard internasional.

File to download (Refernsi File)

• Download Toleransi ISO-Lubang dan Poros

Demikian informasi dari aswar teknik, semoga dapat bermanfaat bagi kita semua. " Ilmu yang bermanfaat adalah ilmu yang di "share" ke orang lain. Salam teknik
